KONFIGURASI VOIP NETWORK MENGGUNAKAN 2 SERVER

"KONFIGURASI VOIP NETWORK MENGGUNAKAN 2 SERVER"

ASSALAMUALAIKUM WR.WB

Hello Guyss selamat datang kembali diblog saya, pada sesi ini saya akan membahas tentang mengkonfigurasi voip network menggunakan 2 server, Yukk kita lihat pembahasannya. Sebelum ke langkah-langkahnya apa saja sih bahan yang digunakan dalam pembahasan kali ini.

Bahan yang digunakan:

1. Cisco Packet Tracer

2. Laptop/PC

Sudah itu saja bahan yang digunakan dalam mengkonfigurasi Voip network menggunakan 2 server. Selanjutnya kita beralih ke langkah-langkahnya. Yukkk Gaesss kita simak.


1. Langkah pertama yaitu buka aplikasi Cisco Packet Tracer, lalu buat topologi seperti dibawah ini.

2. Kemudian pasang/hubungkan Adapter pada disetiap Ip phone untuk terhubung.

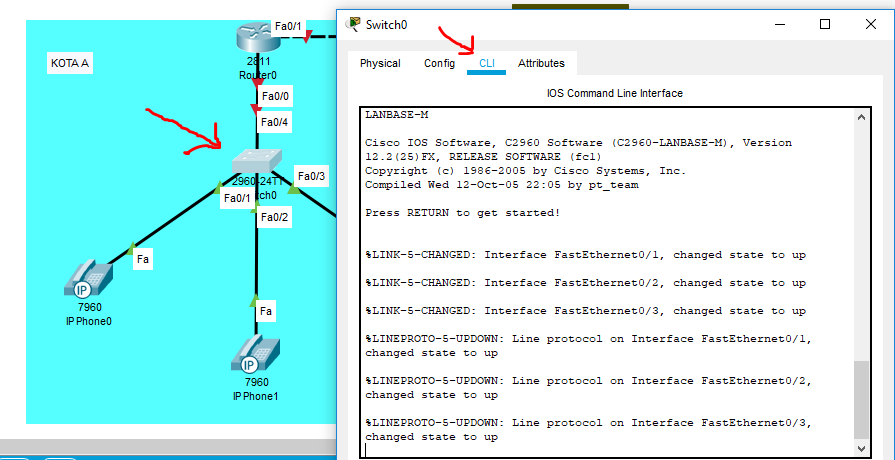

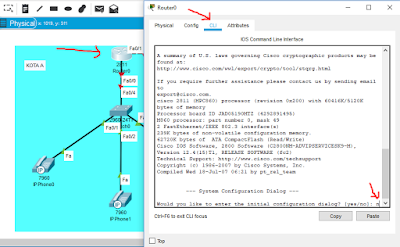

3. Setelah itu kita konfigurasi pada Sw-1 lalu klik CLI.

4. Selanjutnya kita ketikkan script seperti dibawah ini: untuk mengatur host dan voice vlan pada SW1.

• en
• conf t
• host SW-1
• int ra fa0/1-3
• sw voice vlan 1
• exit

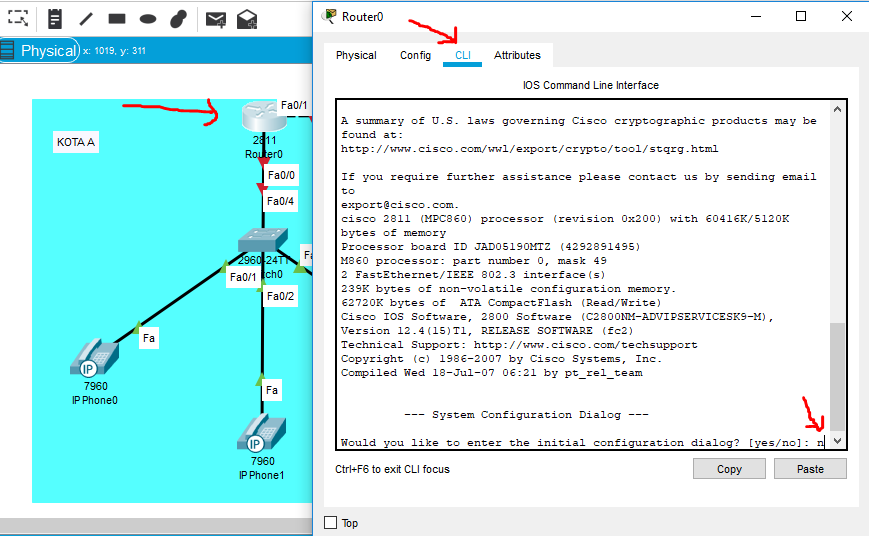

5. Sehabis mengkonfigurasi pada Switch, selanjutnya kita konfigurasi pada Router 1/dikota A lalu klik CLI.

6. Lalu ketikkan script seperti dibawah ini: untuk mengatur host dan memasukkan ip untuk router  pada per interfacenya.

• en
• conf t
• host R-1
• int fa0/0
• ip add 192.168.30.1 255.255.255.0
• no sh
• int fa0/1
• ip add 30.30.30.0 255.255.255.252
• no sh
• exit


7. Kemudian kita atur Dhcp untuk voicenya, ketikkan script seperti dibawah ini:

• ip dhcp excluded-address 192.168.30.1
• ip dhcp pool voice
• network 192.168.30.0 255.255.255.0
• default-router 192.168.30.1
• option 150 ip 192.168.30.1
• exit


8. Setelah itu atur Telephony service dan Dial numbernya, ketikkan script dibawah ini:

• telephony-service
• max-ephones 3
• max-dn 3
• ip source-address 192.168.30.1 port 2000
• auto assign 1 to 4
• exit
• ephone-dn 1
• number 1001
• ephone-dn 2
• number 1002
• ephone-dn 3
• number 1003
• exit


9. Selanjutnya kita atur Routing ospf dan Dial peer-nya, ketikkan script dibawah ini:

• router ospf 1
• network 192.168.30.0 255.255.255.0 area 0
• network 30.30.30.0 255.255.255.252 area 0
• exit
• dial-peer voice 200 voip
• session target ipv4:30.30.30.2
• destination-pattern 2001
• destination-pattern 2002
• destination-pattern 200.
• exit


10. Setelah mengkonfigurasi pada Switch dan Router dikota A. Selanjutnya kita konfigurasi Switch dan Router dikota B, pertama konfigurasi pada Switch 2/dikota B, lalu klik CLI.

11. Selanjutnya kita ketikkan script seperti dibawah ini: untuk mengatur host dan voice vlan pada SW2.

12.  Sehabis mengkonfigurasi pada Switch, selanjutnya kita konfigurasi pada Router 2/dikota B lalu klik CLI.

13. Lalu ketikkan script seperti dibawah ini: untuk mengatur host dan memasukkan ip untuk router  pada per interfacenya.

• en
• conf t
• host R-2
• int fa0/0
• ip add 192.168.31.1 255.255.255.0
• no sh
• int fa0/1
• ip add 30.30.30.2 255.255.255.252
• no sh
• exit


14. Kemudian kita atur Dhcp untuk voicenya, ketikkan script seperti dibawah ini:

• ip dhcp excluded-address 192.168.31.1
• ip dhcp pool voice
• network 192.168.31.0 255.255.255.0
• default-router 192.168.31.1
• option 150 ip 192.168.31.1
• exit


15. Setelah itu atur Telephony service dan Dial numbernya, ketikkan script dibawah ini:

• telephony-service
• max-ephones 3
• max-dn 3
• ip source-address 192.168.31.1 port 2000
• auto assign 1 to 3
• exit
• ephone-dn 1
• number 2001
• ephone-dn 2
• number 2002
• exit


16. Selanjutnya kita atur Routing ospf dan Dial peer-nya, ketikkan script dibawah ini:

• router ospf 1
• network 192.168.31.0 255.255.255.0 area 0
• network 31.31.31.0 255.255.255.252 area 0
• exit
• dial-peer voice 200 voip
• session target ipv4:30.30.30.1
• destination-pattern 1001
• destination-pattern 1002
• destination-pattern 1003
• destination-pattern 100.
• exit


17. Lalu kita cek dengan script do sh ip route.

18. Sekarang kita coba telpon antar kota, jika connected maka sukses.
